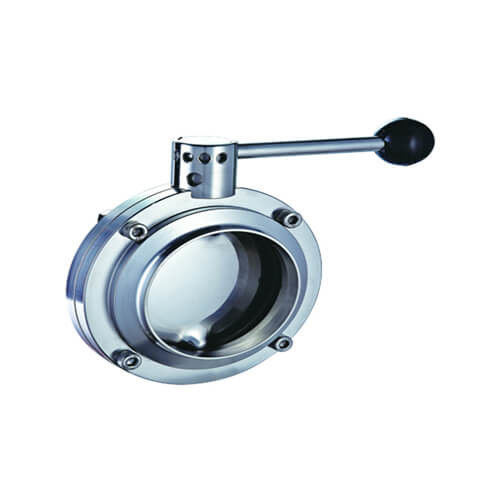

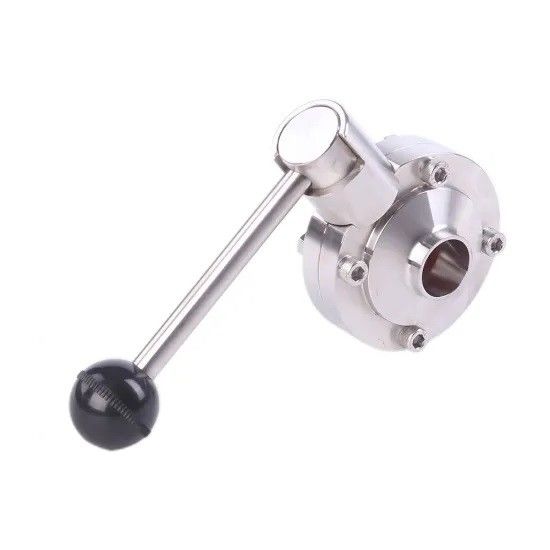

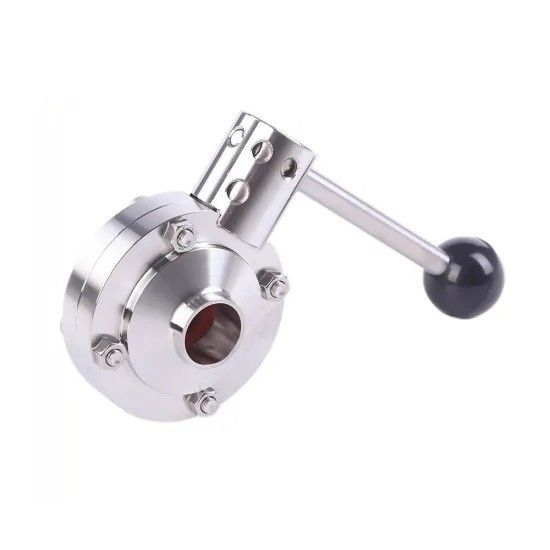

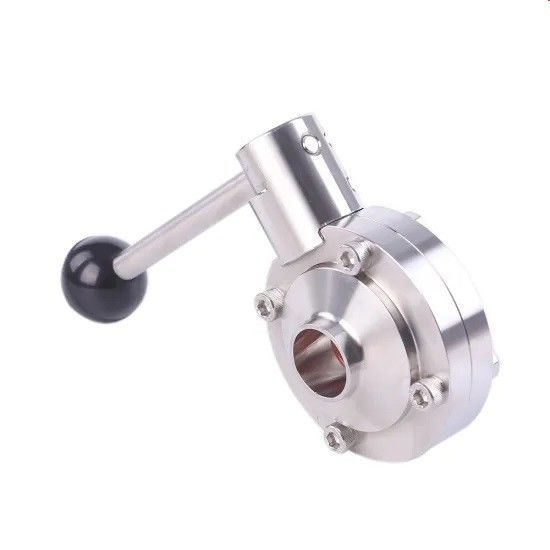

Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie

Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie

Produkte - Gesundheitliches Drosselventil
  • Hervorheben

    hygienische Drosselventile

  • Standard- oder nichtstandardisiert
    Standard
  • Struktur
    Schmetterling
  • Druck
    Mitteldruck
  • Material
    Edelstahl
  • Temperatur von Medien
    Mittlere Temperatur
  • Medien
    Wasser
  • Portgröße
    DN15~DN300 (1/2 " ~12")
  • Modellnummer
    SMS-CD31016,3A-NO.CD21010
  • Herkunftsort
    CHINA
  • Markenname
    OEM
  • Zertifizierung
    CE, ISO9001,FDA
  • Modellnummer
    CX-SBTY-008
  • Dokument
    Produktbroschüre PDF
  • Min Bestellmenge
    1
  • Preis
    negotiable
  • Verpackung Informationen
    Sperrholzkisten
  • Lieferzeit
    15-60 Tage
  • Zahlungsbedingungen
    L/C, T/T
  • Versorgungsmaterial-Fähigkeit
    basiert auf Auftrag

Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie

  • Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie
  • Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie
  • Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie
  • Handbuch-gesundheitliches Drosselventil SS304 SS316L für Brauindustrie
Preis erhalten Kontakt

Gesundheitliches geschweißtes Drosselventil des Edelstahl-SS304/SS316L Handbuch



Unser Service



1. Stellen Sie Ihre technischen Anforderungen und Zeichnungen zur Verfügung
2. Erhalten Sie Primärantwort von uns innerhalb 12 Stunden
3. Erhalten Sie technische Lösung und Zitat von uns innerhalb 24 Stunden
4. Technische Lösungs- und Zitatbestätigung
5. Stellen Sie Proben gegebenenfalls zur Verfügung
6. Vertragsprüfung und Unterzeichnen
7. Vereinbaren Sie Produktion und Versand
8. Kundendienst



Technische Spezifikation

· Maximaler Druck: 10bar (145psi) DN25~ 100,8bar (120ps) DN125~ 150

· Temperaturspanne: 14~ 248^F (- 10~ 120*C), EPDM

· Oberflächenbehandlung: Ra16~32uin (0.4~0.8um)

· Versorgungsdruck für Luft actuator.70~ 115psi


  • Produkt-Beschreibung

1. Verkauf von Einheiten: Einzelnes Einzelteil

2. Einzelne Paketgröße: 50X50X30 cm

3. Paket-Art: Psychiaters-Einwickeln-Karton-Palette oder in seetauglichem hölzernem umkleidet

4. Vorbereitungs- und Anlaufzeit: 7~25 Tag-deliever vom Lager.

5. Anwendung: Drosselventil ist eine Art Steuerung- des Datenflussesgerät, benutzt, um ein flüssiges Anfangs- oder Endfließen zu machen

durch einen Abschnitt des Rohres. Es wird gut an den Edelstahlrohrsystemen für angewendet

Nahrungsmittel-, beverage.dairy-, Brauen, phamaceuatical, Bio--pharmaceuatical und chemischeindustrien.

6. Materialien

· Körper-Materialien: AIS1-304 oder AISl-316L


· Dichtungs-Material: Silikon, EPDM, VTON, NBR


· Dichtung und Dichtung complywith FDA21CFR177 2600

7. Standardausführung

· Standardverfügbares: LÄRM, 3A, SMS, ISO /IDF, BS /RJT und ASME /BPE.

· Verfügbar in den Größen von DN15 zu DN300 (1/2 " ~12")

· Endconnection: Kolben-Schweißung, Klammer, Male.Nut, Zwischenlage oder Flansch oder anderer supon Antrag.

· Griff: Plastikzuggriff (2-4 Positionen) oder Plastik-/Edelstahl squezee Griff (13 Positionen)

· Auslöser. pneumatischer Aluminiumauslöser des Edelstahlauslösers (vertikale Art) .pneumatic (horizontal

Art) .electric-Auslöser.

· Steuerung: Stellungsgeber, C-Spitzenprüfer, C-Spitze C ontroller (AS)

Manueller Griff, pneumatischer Auslöser und eklektischer Auslöser sind austauschbar.

  • Technische Daten:
Stahlmaterial
Kontakt mit den Produktkomponenten
304,304L, (1,4301, 1,4306, 1,4307, 1,4404) Schmieden 316L
Kann Materialkontrollebericht zur Verfügung stellen
Materiell kein Kontakt mit den Produktkomponenten
304, (1,4301)
Dichtungsmaterial
Standard
Silikon
Nehmen Sie Import versiegelnde materisls, mit dem ganzem Dichtungsmaterial das FDA 117,2600 an
Wahl
EPDM, FPM
Druck
Druck der Arbeit
0-10bar
Steuerluftdruck
5-8bar
Temperatur
Betriebstemperatur
Silikon: (- 50 - +180°C) EPDM: (- 20 - +135°C)
Sterilisationstemperatur
150°C (MAX 20Min)
Oberflächenbeschaffenheit
Innenfläche wualities
Ra≥ 0.4-0.8μm
Außenseitequalitäten
Ra≥ 0.8-1.6μm
Anschlussmodus
Das Durchmesserschweißen
Schweißender Mund DIN11850-1 und DIN11851-2, SMS-, 3A-, ISO-Reihe usw.
Anschlussmodus: Schweißen, schnelles Laden, Mann und Frau, Flansch, usw.
Optionales gefahren
Intelligente Steuerung
Pneumatische Steuerung
Pneumatischer Kopf und örtlich festgelegte Klammer
Butterly-Ventil volune Fluss: fließen Sie das Drosselventil pro Einheitszeit von einem Querschnitts des flüssigen Volumens durch
Volumenfluss: Kubikmeter/Stunde (㎡/h)


Manuelle gesundheitliche Edelstahl-Drosselventile, SS-Molkereiinstallationen durch geschweißten Enden-Zug-Griff 3 - Position 4


Zug-Stangengriff A. Round: 3-4 Gang, Verschlussventil inevery 25-Grad-Winkel zur Steuerströmungsgeschwindigkeit

Zug-Stangengriff B. Square: 3-4 Gang, Verschlussventil jeder Winkel 25degree zur Steuerströmungsgeschwindigkeit

Positions-Greifergriff C. Plastic mehrfacher: 12gear, Verschlussventil in jeder Position des 15-Grad-Winkels, erhöht Flussregelgenauigkeit

D., Positions-Greifergriff des Edelstahls mehrfacher: 12 Gang, Verschlussventil in jeder Position des 15-Grad-Winkels, erhöht Flussregelgenauigkeit
  • Einrichtungsspezifikationen:

Spezifizieren Sie: . Standard


. Größe


. Stahlmaterial


. Dichtungsmaterial


. Oberflächenbeschaffenheit


. Quantität

  • Beispiel
Standard
Größe
Stahlmaterial
Dichtungsmaterial
Oberflächenbeschaffenheit
Quantität
3A
1,5"
304
/
1 (Ra≤ 1,6)
200





Manuelle gesundheitliche Edelstahl-Drosselventile, SS-Molkereiinstallationen durch geschweißten Enden-Zug-Griff 3 - Position 4

SMS-NO.CD31016 schweißte Drosselventil
Größe
B
K*K
D
L
T
19
78
19,05
10*10
50
136
1,5
25
78
25,4
10*10
50
136
1,5
32
78
31,8
10*10
50
136
1,5
38
80
38,1
10*10
50
136
1,5
51
100
50,8
10*10
50
136
1,5
63
115
63,5
10*10
56
136
1,5
76
125
76,2
10*10
56
163
2
102
154
101,6
10*10
64
163
2
Manuelle gesundheitliche Edelstahl-Drosselventile, SS-Molkereiinstallationen durch geschweißten Enden-Zug-Griff 3 - Position 4
3A-NO.CD21010 schweißte Drosselventil
Größe
B
K*K
D
L
T
3/4"
78
19,05
10*10
50
136
1,65
1"
78
25,4
10*10
50
136
1,65
1 1/4"
78
31,8
10*10
50
136
1,65
1 1/2“
80
38,1
10*10
50
136
1,65
2"
100
50,8
10*10
50
136
1,65
2 1/2“
115
63,5
10*10
56
136
1,65
3"
125
76,2
10*10
56
163
1,65
4"
154
101,6
10*10
64
163
2,1
Manuelle gesundheitliche Edelstahl-Drosselventile, SS-Molkereiinstallationen durch geschweißten Enden-Zug-Griff 3 - Position 4
DIN-NO.CD11001 schweißte Drosselventil (DIN11851-1)
Größe
B
K*K
D
L
T
DN10
78
12
10*10
50
136
1,5
DN15
78
18
10*10
50
136
1,5
DN20
78
22
10*10
50
136
1,5
DN25
78
28
10*10
50
136
1,5
DN32
80
34
10*10
50
136
1,5
DN40
90
40
10*10
50
136
1,5
DN50
106
52
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







DIN-NO.CD11002 schweißte Drosselventil (DIN11851-2)
Größe
B
K*K
D
L
T
DN10
78
13
10*10
50
136
1,5
DN15
78
19
10*10
50
136
1,5
DN20
78
23
10*10
50
136
1,5
DN25
78
29
10*10
50
136
1,5
DN32
80
35
10*10
50
136
1,5
DN40
90
41
10*10
50
136
1,5
DN50
106
53
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







Gesundheitliche des Drosselventils des Edelstahl-3PCS schweißende Art mit Plastikgreifer-Griff
