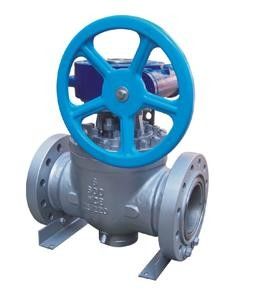

Drehzapfen angebrachtes Kugelventil

Einteiliger Körper wird benutzt, damit der Körper genügender Stärke und Starrheit unter bewertetem Funktionierendruck des Maximums garantiert. Die internen Teile des Ventils sind sorgfältig entworfen und vorgewählt, um Zuverlässigkeit unter allen Arten Betriebsbedingung sicherzustellen. Genügend Randwand thckness und Anpassung von hochfesten verbindenden Bolzen sind bequem, damit Ventilmaitenance und -hinlänglichkeit den Druck von der Rohrleitung stützt.



Spitzeneintritt

Der sein meiste Unterschied vom allgemeinen Kugelventil ist, dass seine Wartung gemacht werden kann auf Rohrlinie und ohne abzunehmen von der Rohrlinie. Die hintere Raumsitzstruktur wird für den Sitz angenommen und der hintere Teil des Sitzhalters ist- der schiefe Winkel, zum von Ansammlung der Verunreinigung am Beeinflussen des hinteren Raumes des Sitzes zu verhindern.



Niedriges Operationsdrehmoment

Spitzeneintritts-ReihenKugelventil hat einen Drehzapfen angebrachten Ball, dessen Oberfläche das Grund- ist, Polier- und harte behandelte Gesicht. Der Ball und der Stamm wird integriert, ist Gleitlager auf die externe Bohrung installiert, damit der Reibungsradius klein ist und Operationsdrehmoment sehr niedrig ist.



Notdichtung

Verbundeinspritzungslöcher sind entworfen und Verbundinjektoren sind an den Standorten der Stamm-/Kappen- und Körperunterstützung des Seitenventils installiert. Wenn das Versiegeln des Stammes oder des Sitzes geschädigt wird, um Durchsickern zu verursachen, kann das Mittel benutzt werden, um das zweite mal versiegeln zu tun. Ein verborgenes Rückschlagventil ist in Seite jedes Verbundinjektors installiert, um zu verhindern, dass Mittel heraus wegen der Aktion der Übermittlersubstanz fließt. Die Spitze des Verbundinjektors ist das Verbindungsstück für schnelle Verbindung mit Verbundeinspritzungsgewehr.



Zuverlässige Dichtung

Die Sitzdichtung wird durch Sitzdichtungs- und -metallhalterkomponente gebildet. Die Sitzhalterflöße axial und die Niederdruckdichtung der Dichtung wird durch Vordruck des Frühlinges erreicht. Darüber hinaus ist der Kolbeneffekt der Dichtung angemessen entworfen, der den Hochdruck verwirklichte, der durch den Druck des funktionierenden Mediums versiegelt und das Abfangen des Halters, um die Dichtung des Körpers zu bilden verwirklicht. Der Expansionsgraphitring ist entworfen, um das Versiegeln unter Beschuss Bedingung zu verwirklichen.



Doppeltes block&bleed (DBB)

Wenn Ball ganz offen oder enge Lage ist, kann die Übermittlersubstanz im Mittelhohlraum des Körpers durch Entwässerung freigegeben werden und Leerengeräte. Darüber hinaus kann der vorbei geladene Druck im Mittelhohlraum des Ventils Niederdruckende durch Selbstentlastungssitz freigegeben werden.



Antistatischer und des Feuers sicherer Entwurf

Der Brandverhütungsentwurf des Ventils erfüllt die Bedingung im Standard API6FA/API607 und der Entwurf vom antistatischen passt sich an Regelungen in API6D und in BS5351 an.



Erweiterungsstamm

Für das installierte Untertageventil kann der Stamm verlängert werden und zum Vorteil der Operation kann das entsprechende Verbundeinspritzungsdüsen- und -entwässerungsventil zur Spitze des Ventils ausgedehnt sein.



Verschiedene Laufwerksarten

Die Spitzenauflage des Ventils entworfen entsprechend ISO 5211, die für Verbindung und Austausch von verschiedenen Fahrern bequem ist. Die allgemeinen Laufwerksarten sind manuell hydraulisch, elektrisch, pneumatisch und pneumatisch/.
