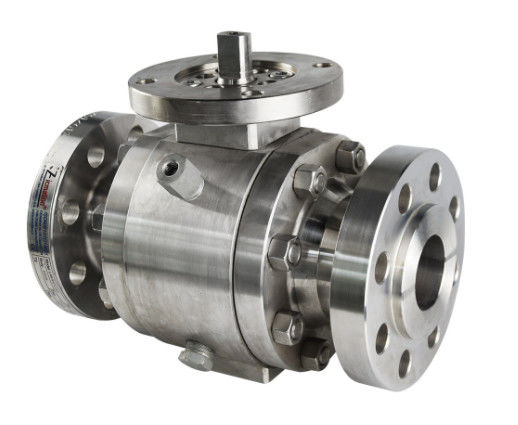

Drehzapfen angebrachtes Kugelventil

DrehzapfenKugelventil von 2" schmieden - 56" CL150-2500 DBB, DIB-1, DIB-2

Entwurfsbeschreibungen

●VOLLER PORTentwurf
●KÖRPER BB.BOLTED BONNET.SPLIT
●DREI STÜCKE KÖRPER-FÜR ″ 12 U. OBEN
●DREHZAPFEN ANGEBRACHTE BALL-ART
●AUSBLASEN-BEWEIS-STAMM
●FEUERN SIE SICHEREN BAU AB
●ANTISTATISCHES GERÄT
●STOPPER-GERÄT
●BEFESTIGUNGSFLANSCH ISO 5211
●ANGEFLANSCHTE ODER BUTTWELDING-ENDEN
●VERFÜGBAR MIT WG-BETREIBER

Entwurf
Stahlkugelventile sind hergestellt entworfen, um maximale Nutzungsdauer und Zuverlässigkeit zur Verfügung zu stellen. Alle Kugelventile werden voll getragen und die Entwurfsbedingungen des amerikanischen britischen Standards BS 5351 des Erdöl-Institutstandards API 608&API 6D erfüllen und an amerikanische Gesellschaft von Standard-ASME B16.34 im Allgemeinen sich anzupassen Ventilen der Diplom-Ingenieure seien Sie in einer kompletten Strecke des Körpers/der Mützenmaterialien und -ordnungen verfügbar.
Strecke der Materialien
Standard-Gremiums-/Mützenmaterialien umfassen neun Grade Kohlenstoff, niedrige Legierung und Edelstahl, für spezielle Anwendungen können sie in anderen Graden des Verbündeten und des Edelstahls geliefert werden, gibt es eine vollständige Auswahl von den Ordnungsmaterialien, zum jeder optionalen Verpackung des Services zusammenzubringen und Dichtungsmaterialien sind für eine vollständige Auswahl von Betriebsbedingungen verfügbar.



Anwendbare Standards
●STAHLKUGELVENTILE API 608/API 6D
●STAHLKUGELVENTIL-ISO 14313
●FEUER-SAFE, API 607
●ANTISTATISCH, API 608
●STAHLventile, ASME B16.34
●VERTRAULICHES ASME B16.10
●ENDEN-FLANSCHE, ASME B16.5
●BUTTWELDING-ENDEN ASME B16.25
●INSPEKTION UND TEST, API 598/API 6D


1. Industrie-spezifische Lösungen

Produktion, Transport, Lagerung und die Verarbeitung des Öls und des Gases erfordern die hochwertigsten friedlichen Komponenten. Dieses ist unsere Welt. In Verbindung mit unseren Schwestergesellschaften stellen wir Kunden mit Ventilen, Hammerverband, Koppelungen, Verbindungsstücken, Auslösern und anderen Ventilzusätzen zur Verfügung
für Hochdruckprozeß und Rohrleitung an den Öl- und Gasanlagen, über Grund- und Offshore.

2. Weltklasse u. weltweiter Service

Wir werden dem Versehen unserer Kunden mit dem beste die besten Marken, der beste Service und die beste Qualität eingeweiht. Ob Sie ein automatisiertes Ventil für ein in hohem Grade ausgeführtes Projekt fordern, oder ein Ersatzventil den gleichen Tag lieferte, sind wir hier zu helfen. Unsere Industrie
Erfahrung, Produktauswahl und Zugang zu einem globalen Netzwerk von Partnern ermöglichen uns, eine Lösung herzustellen, um Ihr schwierigstes Problem zu lösen.

3. Erweiterung unserer Produktpalette

Während andere ihre Portfolios einstürzen und Kosten reduzieren, haben wir eine aggressive Strategie, zum von höflichen Produkten an gediente Märkte zu liefern
und Zunahmebedienungsqualitäten, zum sich als Ihr einzelner Quellanbieter für Ventil und Steuerung- des Datenflusseslösungen herzustellen.


• AUSBLASEN-BEWEIS-STAMM


Positives Stammzurückhalten wird mit der integralen T-artigen Schulter erzielt, die durch den Drüsenhalter behalten wird


• ANTISTATISCHER ENTWURF

Die positive antistatische Erdung zwischen dem Ball, dem Stamm und dem Drehzapfen ist eine Standardausrüstung auf der Trident-Reihe. Ventilgrößen 16" und oben werden mit einem zusätzlichen antistatischen Frühling auf der Drehzapfenwelle zu addierter Sicherheit und zu Zuverlässigkeit ausgerüstet.


• KAROSSERIEABDICHTUNG

Der doppelte versiegelnde Entwurf der O-Ringe und sichere Graphitdichtungen abzufeuern stellen nulldurchsickern an den Körper- und Schließungsverbindungen sicher


• NOTdichtungsmittel-EINSPRITZUNG

Ventile werden mit Dichtungsmitteleinspritzungsinstallationen am Stamm- und Sitzbereich ausgerüstet. Die Sitzeinspritzungsinstallationen haben ein integrales begrabenes Rückschlagventil, zum von Ersatzdichtung bereitzustellen. Wenn Durchsickern entweder am Sitz oder am Drüsenverpackungsbereich auftritt, kann Durchsickern vorübergehend gestoppt werden, indem man Dichtungsmittel in das Sekundärabdichtungssystem einspritzt.


• FEUER-SAFE BESTÄTIGTE

Feuer, das sicherer Bau auf allem Drehzapfen Standard ist, brachte Kugelventile an. Im Falle eines Feuers verhindern Sekundärgraphitdichtungen und -dichtungen Durchsickern zur Atmosphäre und Sitzring zum Ballkontakt setzt durch Durchsickern herab.


• SEAT-ENTWURF

In der sehr niedrigen Linie Druckanwendungen, wird das Versiegeln zwischen den Sitzen und dem Ball bis zum den Sitzfrühlingen erzielt, die den Sitz in den Ball, mit dem Ergebnis zwingen
eine Dichtung. In der hohen Linie Druckanwendungen, die Linie Druck, in Verbindung mit der Frühlingslast, Kräfte der vorgeschaltete Sitzring gegen den Ball mit dem Ergebnis der festeren Dichtung. Der der Trident-Standardentwurf Reihen sitzist- ein selfrelieving Sitz, der Hohlraumdruckanhäufung verhindert, indem es automatisch den Hohlraum entlastet, wenn der Druck zu hoch wird. Im Falle des Durchsickerns hinter dem aufwärts gerichteten Sitz, das optionale Doppelte
Kolbeneffektsitz (DPE) hat einen zusätzlichen Nutzen des Ermöglichens des abwärts gerichteten Sitzes, eine feste Absperrvorrichtungsdichtung gegen den Ball beizubehalten.
