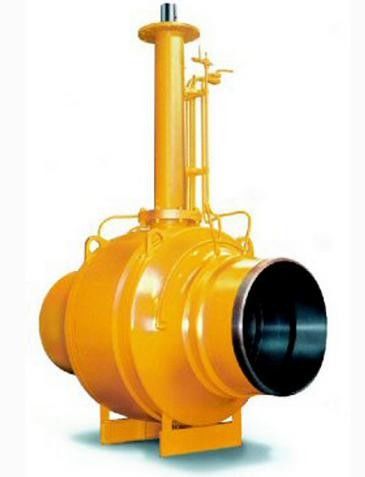

völlig geschweißte KörperKugelventile

Völlig geschweißtes Kugelventil mit weichem oder Metallsitz 1/2“ - 56", CL150-2500

völlig schweißende Kugelventile entwerfen Eigenschaft:

• SeiteneintrittsKugelventile werden in den Rohrleitungen, im Pumpen und in den Kompressionsstations-, Offshore-, Untersee- und kälteerzeugenden sowie abschleifenden und Hochtemperaturanwendungen an Land benutzt.
• Die umfangreiche Größenstrecken- und -druckklasse sind in einer Vielzahl von Materialien einschließlich den Kohlenstoff, Legierung u. Edelstahl verfügbar, die für General für schwere Betriebsbedingungen passend sind.
• Die völlig schweißenden Kugelventile sind mit doppeltem Block u. Blutunabhängigem der Sitzart verfügbar.
• Einkolbeneffekt (SPE) ist die Standardausrüstung für die Sitzringe der völlig schweißenden Kugelventile.
  Auf einem SPE-Sitzring: Der Druck, der nach der aufwärts gerichteten Seite des Sitzrings handelt, erzeugt eine Kraft, die den Sitz in Richtung zum Ball drücken. Der Druck, der nach der abwärts gerichteten Seite des Sitzrings handelt, erzeugt eine Kraft, die den Sitzring weg von dem Ball ziehen.
  Jeder möglicher Überdruck, der möglicherweise durch die thermische Expansion der Flüssigkeit erzeugt wird, die in der Körperhöhle mit dem Ball in völlig geschlossener Position eingeschlossen wird, wird automatisch in der Linie auf der Niederdruckseite entladen.
• Doppelter Kolbeneffekt (DPE) ist eine Standardausrüstung für die Sitzringe der völlig schweißenden Kugelventile u. für geschweißte Körperventile empfohlen. Auf einem DPE-Sitzring erzeugt der Druck, der nach der aufwärts gerichteten Seite des Sitzrings handeln und der Druck handelnd nach der Abstiegstromseite des Sitzrings, eine Kraft, die den Sitz in Richtung zum Ball drücken. Mit dieser Art des Sitzrings, kann der etwaige Überdruck, der möglicherweise durch die thermische Expansion der Flüssigkeit erzeugt wird, die in der Körperhöhle mit dem Ball in völlig geschlossener Position eingeschlossen wird, unter Anwendung von einem externen Sicherheitsentlastungsgerät entladen werden. Der doppelte Kolben-Effekt bewilligt eine doppelte versiegelnde Eigenschaft, wenn der vorgeschaltete Sitzring geschädigt wird, die unten Stromsitzbewilligung die versiegelnde Eigenschaft des Ventils.

Ventile ist für die Herstellung schweißten völlig Kugelventile in China-Markt, wir haben gemacht 56" CL600 schweißten völlig Kugelventile für der Iran-Markt, eine spezielle Technik wurden durchgeführt berühmt, damit schweißende Wärmebehandlung des Postens nicht erforderliche so weiche Dichtungen wird nicht beschädigt während des Schweißverfahrens, um sich der guten Leistung der Robben zu vergewissern ist.

Der einteilige Körper, voll bohren,/verringerte Bohrung, Drehzapfen anbrachte, doppelter Block und Blutung, einfacher oder doppelter Kolbeneffekt, Stamm des Antischlages heraus, antistatisches Gerät, Feuer-sicheres bestätigt zu API-607/6FA/ISO 10497, gefederte Sitze, Dichtungsmitteleinspritzung, NYLON-, Sitzeinsätze DEVLON&PEEK NACE MR-01-75, entworfen und entsprechend ASME B16.34 geprüft, BS5351, KS und API-6D.

völlig geschweißtes Kugelventil, weitverbreitet in den städtischen Untertageerdgasleitungen, Erdgaspipelines und Druckregelungsstationen und andere Felder. In den vergangenen Jahren durch ununterbrochene Forschung und Innovation und Verbesserung der Produktqualität.

das völlig geschweißte Kugelventil, wegen der Gesamtstruktur des Ventils schweißte völlig Bau unter Verwendung der Technologie, um das Ventil herzustellen, ist die äußere Dichtung erheblich verbessert worden, ist das Gewicht des Ventils groß (besonders DN300 oder weniger) damit die Ventilinstallation bequemer wird, verringert nicht nur die Kosten des Baus, aber spart auch Zeit verringert worden.

völlig geschweißtes Kugelventil, kann direkt unterirdisch begraben werden. Stellen Sie nicht die Untertageventilleitstelle, damit Operationen nicht brauchen, in den Boden einzusteigen, gerade Antriebsoperation kann aus den Grund mit einem Quergriff durchgeführt werden ein, sehr einfach, das überfällige zur Untertageventilleitstelleeinrichtung und dort zu den versteckten Gefahren zu vermeiden.

völlig geschweißtes Kugelventil, das Ventil kann in der verschiedenen Höhe für Ihre Benutzer entworfen sein, die auf der Tiefe der begrabenen Erdgasleitung basieren. Unterdessen auch entsprechend dem unterschiedlichen Bedarf von den Benutzern, die an den Ventilhafen angeschlossen werden, entwerfen Sie eine Vielzahl von Portverbindungen, damit Sie von wählen.

Strukturelle Eigenschaften und Vorteile für volles weled Kugelventil:

1. Anti-undichter Stamm
Um den Stamm zu verhindern zu fliegen anormalen Aufzug von internen Druckventilen zu verursachen, reparierte trockene Schulter unteren Teil. Weiter zwecks Durchsickern, resultierend aus dem Burnoutstamm deshalb, der in einem Feuer verpackt, das Drucklager im unteren Teil der Kontaktposition in den Stamm- und Körperschultern verhindern, die Bildung des Antidichtungssitzdurchsickerns zu verhindern, um Unfälle zu vermeiden.
2. Brandschutzstruktur
Wenn sind- der normale Gebrauch der DrehzapfenKugelventile, der Sitz und das kugelförmige Stempelgesetz, der Sitzhaltero-ring und der Dichtungskörper, der eine weiche Dichtung, zuverlässige Dichtung und O-Ring Sitz ist-, wenn er verletzt wird, Sitzhalter und der Körper gestempelter erweiterter Graphit solche Verhaltenbrandschutzzwecke.
3. antistatische Ausrüstung
Um Reibung unter Ball zu verhindern, Stamm und statisch Elektrizität PTFE brennbare Materialien und Sprengstoffe, die mit dem Ergebnis eines Unfalles, in diesem Kugelventil, im Statischleitungsfrühling zwischen dem Stamm und dem Ball, dem Stamm und dem Körper anzünden und deshalb Systemsicherheit der automatischen Erdung werden gesichert möglicherweise.
4. undichte Dichtungsstruktur des freien Körpers
Glatte, doppelte gestempelte Dichtungen und O-Ringe, auf dieser Basis, aus diesem Grund als FeuerSchalterstellung des Ventils und der Ventilmütze, hohe Temperatur, Schock und ungleiches Öffnen oder schließend Drehmoment verursachen nicht externes Durchsickern.
5. niedriges funktionierendes Drehmoment
Selbstschmierende Lager installiert in die Reibung von Stammzellen, führend, um zu tragen und flexible Operation und niedriges Drehmoment.
6. doppelte Blockblutung (DBB)
Wenn der Ball völlig offen oder geschlossene Position, die Übermittlersubstanz, die der Körper ablassen kann, kündigte Hohlraum Mitte an und außerdem leerte Geräte, es, ist die Mitte des Ventilkammerdrucks kann in das Niederdruckende seiner Rettungssitze freigegeben werden.
7. Notdichtung
Zusammengesetzter Einspritzungslochentwurf und installieren den komplexen Injektor, der im Stamm/im Hut und in der körperlichen Unterstützung gelegen ist, wenn das verursachte Durchsickern der Ventilschaftsdichtung oder -sitzes Schaden, solche Mittel verwendet werden kann, um eine zweite Rückschlagventildichtung versteckt nahe beiden zusammengesetzten Injektor installiert herzustellen, um den Ausfluß der Aktion des Mittelmaterials, eine Zusammensetzung zu verhindern der Spitze des zusammengesetzten Benzineinspritzungsventils des Übermittlers von schnellem Verbindungsverbindungsstück-Einspritzungsgewehr.
8. Stammerweiterung
UntertageinstallationsVentilschaft kann ausgedehnt sein, die entsprechende zusammengesetzte Düse der Operation zu erleichtern, das Abflussventil kann zum höchsten Ventil ausgedehnt sein.
9. automatische Körperhöhleentlastung
Wenn der Körperdruckanstieg nicht, wie Instabilität, abwärts gerichteter Sitz des DrehzapfenKugelventils normal ist, seien Sie Normaldruck, während nicht normale automatische Freigabe des Drucks, schädigen nicht die Dichtung des aufwärts gerichteten Sitzes.

Service-Art:
• Standardtemperatur: -29°C zu 220°C/zu -20°F zu 428°F
• Niedrige Temperatur: -46°C zu 150°C/zu -50°F zu 302°F
• Kälteerzeugende Temperatur: -196°C zu -593°C/zu -258°F zu -620°F
• Untersee (seichtes u. tiefes Wasser)
• Untergrund
• Hohe Temperatur: Über 220°C/428°F

Technische Parameter und Eigenschaften:
