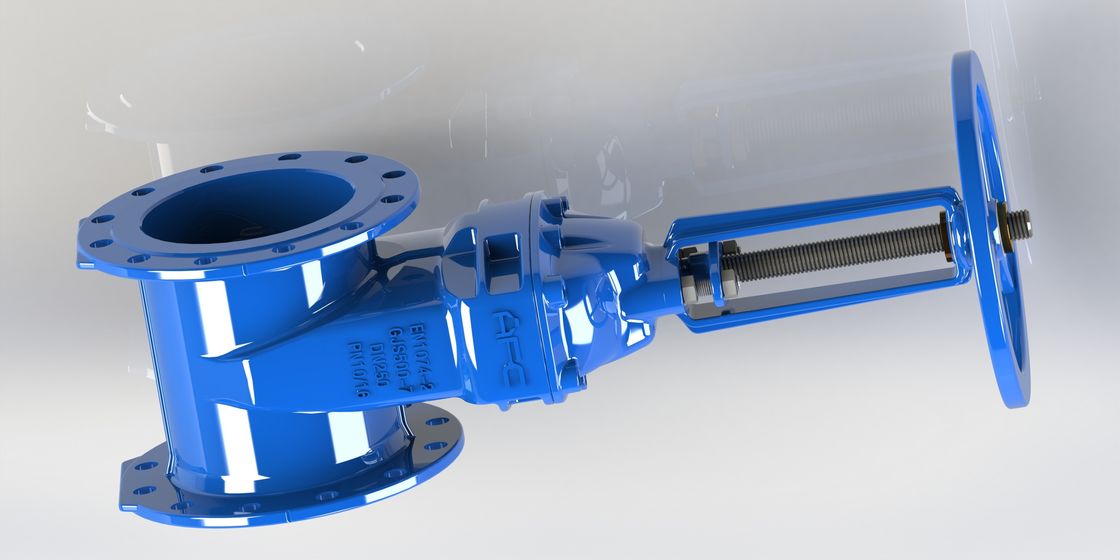

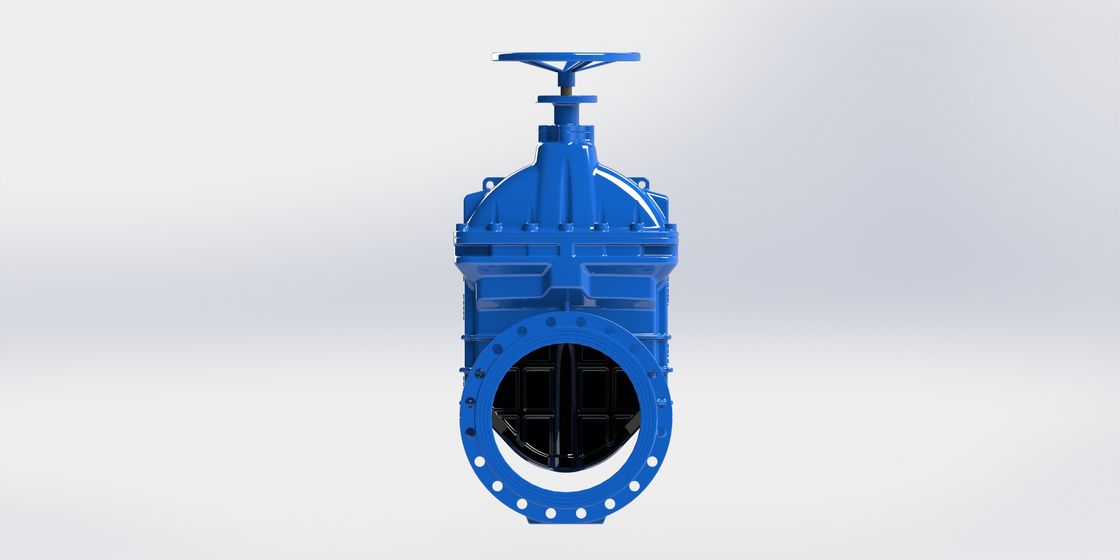

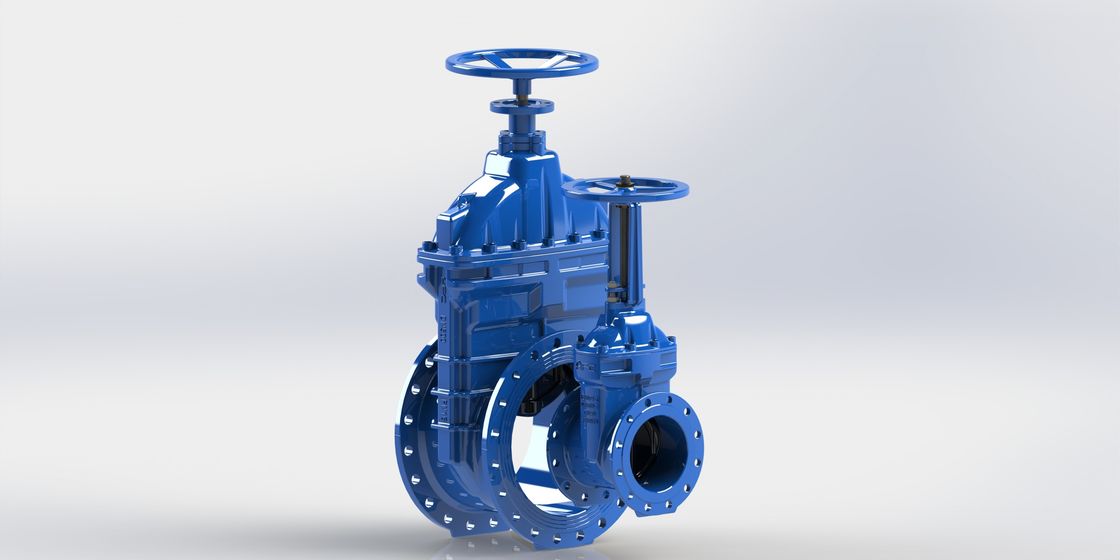

Schieber des Wasser-BS5163, niedriges Operations-Drehmoment, elastischer Sitzkeil
Eigenschaften:
1. passen sich Standard BS5163, EN1074-1 und EN1074-2 an.
2. Über Drehmoment können 5mal ohne Deformation sein.
3. Druck von Außen-Test, zum des Vakuums zu verhindern happnened, wenn Wasser in der Rohrlinie stoppt. Kein saugender Schmutz oder Sand außerhalb vom Ventil.
4. Niedriges Operationsdrehmoment.
5. On-line-Reparatur durch 5 PC von O-Ringen für Stammdichtung.
6. AWWA-Flansch ist verfügbar.
Spezifikt.:
| Größe | DN50-DN600 |
| Betriebstemperatur | - 10 c 80 C |
| Flansch | PN10/16 |
| Fluss-Medien | Wasser, Abwasser-Wasser |
| Vertraulich | EN558-1 |
Produktionsverfahren:
1. Sandblasitng - sauber das rostige Casting und genügend Rauheit für das Werfen geben.
2. Beschichtung - Fusion verbundenes EPOXID - WRAS, NSF genehmigte
3. Zusammenbauen - durch qualifizierte Arbeitskräfte
4. Prüfungs- 100% geprüft mit Oberteil (1,5 * PN) und Sitztest (1,1 * PN)
5. Verpacken - Sperrholzkisten für Exportgeschäft.
| DN | L | H1 | H2 | ΦB | ΦD | ΦK | N-Φd | C | ΦF | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||||
| 50 | 178 | 240 | 255 | 99 | 165 | 125 | 4-Φ19 | 19 | 180 | ||||
| 65 | 190 | 258 | 280 | 118 | 185 | 145 | 4-Φ19 | 19 | 180 | ||||
| 80 | 203 | 293 | 311 | 132 | 200 | 160 | 8-Φ19 | 19 | 200 | ||||
| 100 | 229 | 326 | 340 | 156 | 220 | 180 | 8-Φ19 | 19 | 200 | ||||
| 125 | 254 | 377 | 386 | 184 | 250 | 210 | 8-Φ19 | 19 | 250 | ||||
| 150 | 267 | 414 | 430 | 211 | 285 | 240 | 8-Φ23 | 19 | 250 | ||||
| 200 | 292 | 510 | 550 | 266 | 340 | 295 | 8-Φ23 | 12-Φ23 | 20 | 300 | |||
| 250 | 330 | 585 | 628 | 319 | 395 | 405 | 350 | 355 | 12-Φ23 | 12-Φ28 | 22 | 350 | |
| 300 | 356 | 663 | 703 | 370 | 445 | 460 | 400 | 410 | 12-Φ23 | 12-Φ28 | 24,5 | 350 | |
| 350 | 381 | 880 | 930 | 429 | 505 | 520 | 460 | 470 | 16-Φ23 | 16-Φ28 | 24,5 | 26,5 | 450 |
| 400 | 406 | 990 | 1040 | 480 | 565 | 580 | 515 | 525 | 16-Φ28 | 16-Φ31 | 24,5 | 28 | 450 |
