elektrisch betriebenes Ventil

Sich hin- und herbewegendes Steuerdn 25 des Stellglied-Dn15 motorisiertes Kugelventil klein



Service



1. Stellen Sie Ihre technischen Anforderungen und Zeichnungen zur Verfügung
2. Erhalten Sie Primärantwort von uns innerhalb 12 Stunden
3. Erhalten Sie technische Lösung und Zitat von uns innerhalb 24 Stunden
4. Technische Lösungs- und Zitatbestätigung
5. Stellen Sie Proben gegebenenfalls zur Verfügung
6. Vertragsprüfung und Unterzeichnen
7. Vereinbaren Sie Produktion und Versand
8. Kundendienst



Beschreibung

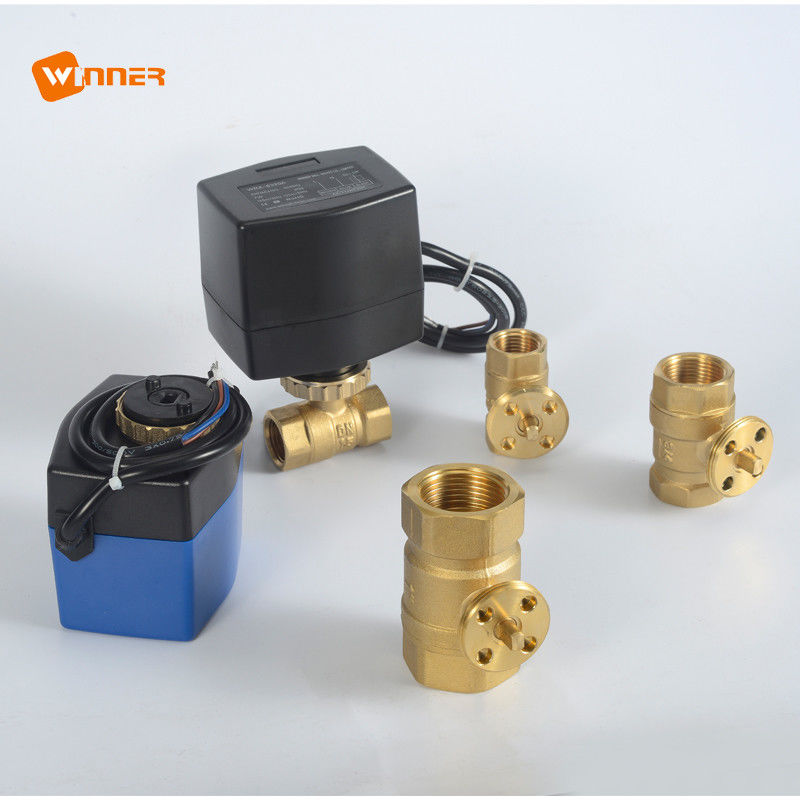

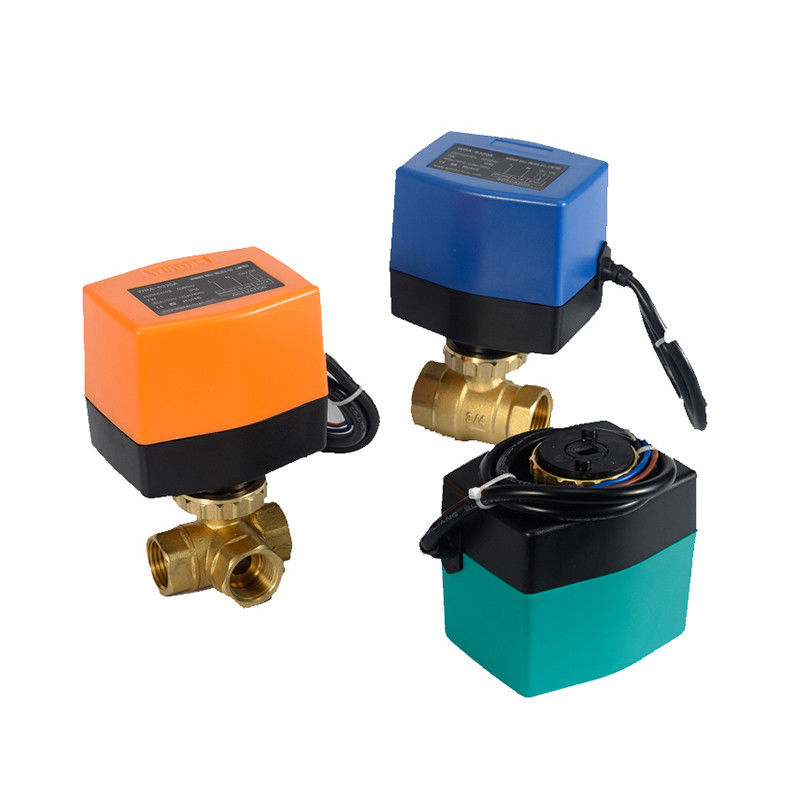

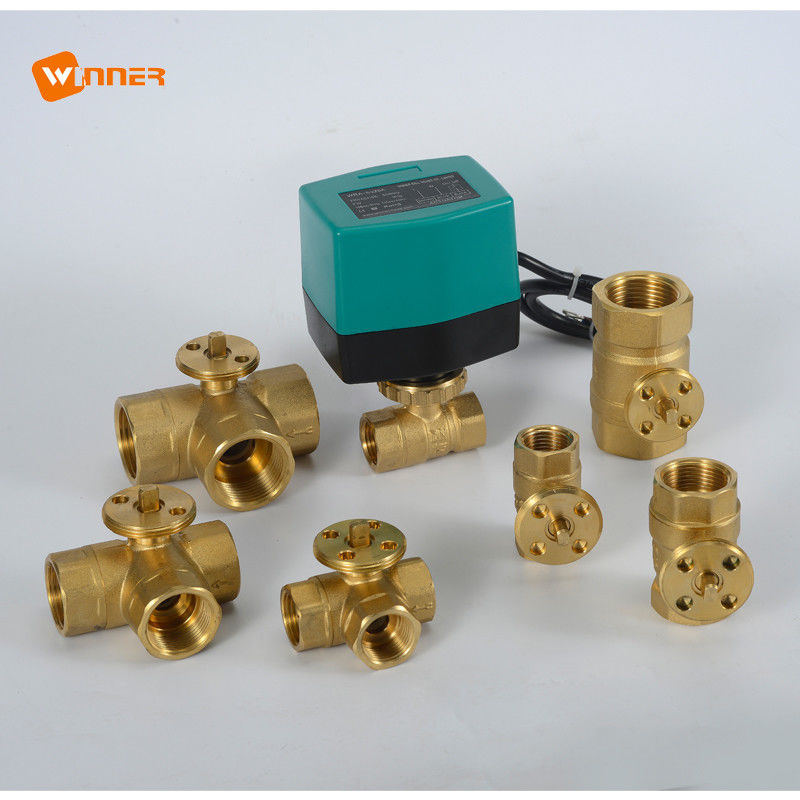

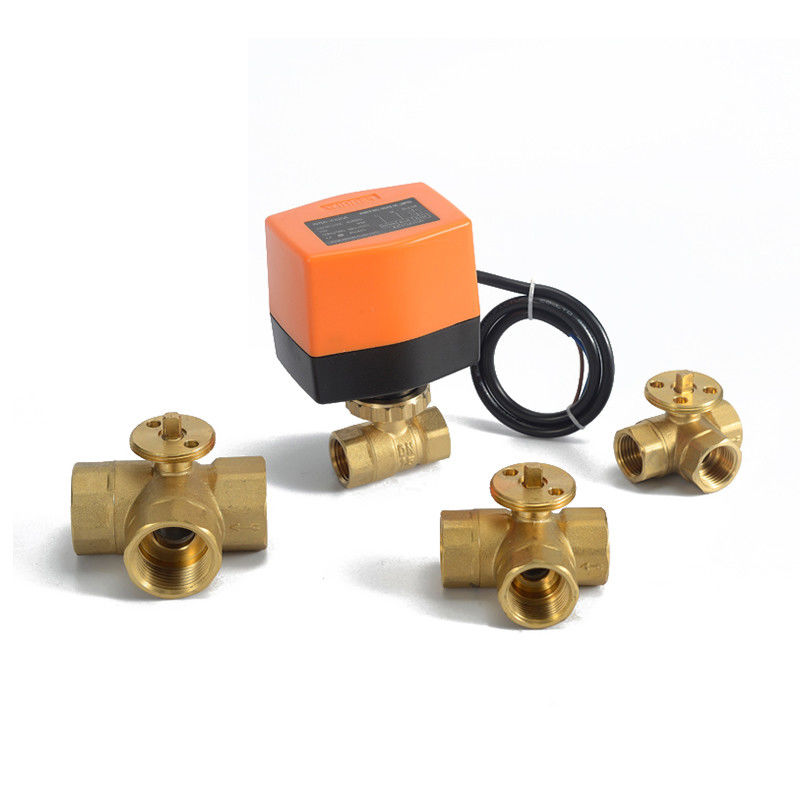

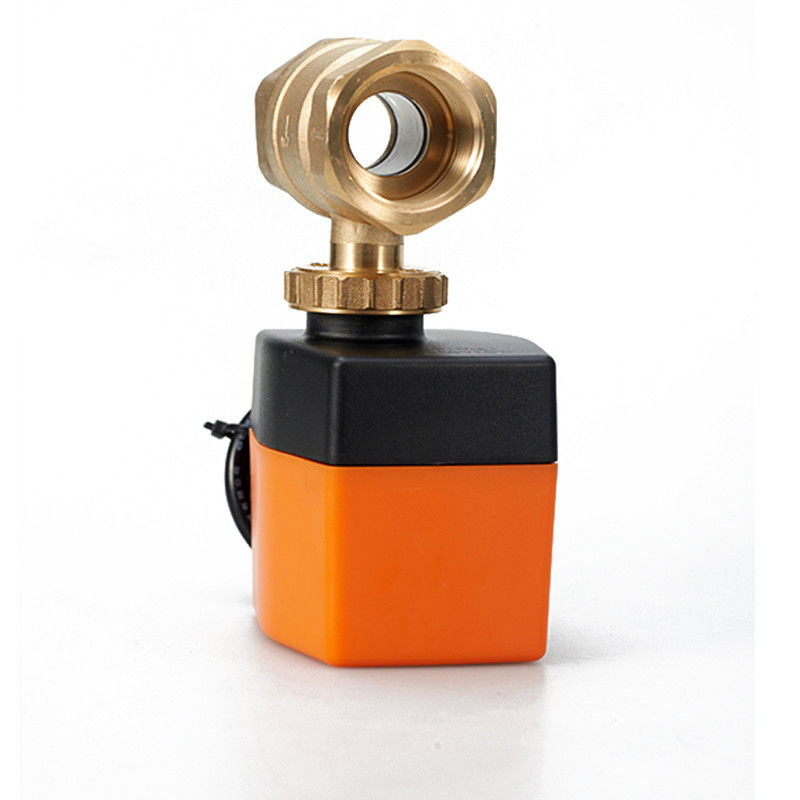

DC motorisierte Kugelventil besteht AN/AUS-Art oder der Art Auslöser mit 3 Punkten und AUS W8BV-… ReihenKugelventil, die Kompaktbauweise, stabile Operation, die ausgezeichnete Kapazität des Wasserstillstands, große Wasserstromrate, nullschmutzblock und niedriges Drehmoment haben. DC motorisierte Kugelventile sind weitverbreitet in HVAC-System, im Heizsystem, in der Kläranlage und in etwas industrieller Ausrüstung.





Anwendung

Hvac-System, Heizsystem, Kläranlage, industrielle Ausrüstung.



Betriebsweise

DC motorisierte Kugelventil ist motorbetrieben nach einer Art WRA-42… und WRA-42… ein Auslöser. Der Auslöser wird durch ein Modulieren des AN/AUS-- oder mit 3 Punkten Kontrollsystems gesteuert und den Ball des Ventils verschiebt, auf die öffnende Position vorgeschrieben durch das Steuersignal.



Technische Daten

Ventilkörper:

Medium: kaltes/Heißwasser, mit 50% Glykol         Temperatur des Mediums: 2°C… 90°C

Bewerteter Druck: PN20                             Rohrverbinder: Innengewinde



Umgebender Temp. Strecke: -20… +70°C; 0… 95%RH    Größe: 1/2' ‚, 3/4" ‚und 1" ‚     Ventilart: 2-weg- und Dreiwege



Material

Ventilkörper: geschmiedeter Messing, Hpb59-1                  Dichtung: Ball: EPDM+PTFE, mit doppeltem O-Ring

Ball: Nickel-überzogener Messing                              Stamm: EPDM-O-Ringe, mit doppeltem O-Ring

Modell nein.	Innerer Durchmesser.	Zoll	Kvs (m3/h)	Pvmax (KPa)	Ps (KPa)
W8BV215	12mm	1/2“	6,15	1000	1400
W8BV220	15mm	3/4"	10,5	1000	1400
W8BV225	20mm	1"	16,1	1000	1400
W8BV315	12mm	1/2“	3,95	1000	1400
W8BV320	15mm	3/4"	6,8	1000	1400
W8BV325	20mm	1"	15,8	1000	1400





Auslöser

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… ein DC3/6-12/24V, AN/AUS

Abtriebsdrehmoment: 2N.m      Winkel der Rotation: 90°

Schützen Sie Rang: IP55/IP54        AN/AUS-Zeit: 2-12S





Funktion (3-point oder AN/AUS-Art)

Der Auslöser wird durch ein Modulieren des AN/AUS-- oder mit 3 Punkten Steuersignals gesteuert, unter Verwendung des umschaltbaren Synchronmotor- und Ganggeschwindigkeitsreduzierer-Antriebs zu regeln und zuzuschließen.



Art WRA-42… 3-point

Brown-Draht ist Energie eingeschaltet                  Ventil offen

Schwarzer Draht ist Energie eingeschaltet                    Ventilabschluß

Brown oder schwarzer Draht ist Ausschalten          Ventil halten die aktuelle Position

Blauer Draht wird an den ungültigen Draht angeschlossen.

Kann als AN/AUS-Art auch verwendet werden.



WRA-42… eine AN/AUS-Art

Blauer Draht ist der Steuerdraht.        Macht an: Ventil offen, Ausschalten: Ventilabschluß



Schwarzer Draht wird an COM angeschlossen.



Brown-Draht wird an den Energiedraht angeschlossen.

Kann als AN/AUS-Art nur verwendet werden.

Modell nein.	Funktions-Spannung	Auslöserart	Abtriebsdrehmoment	Verbrauch	AN/AUS-Zeit	Ventilkörper
WRA-4224	DC24V	3-point oder AN/AUS	2N.m	2W	2-6S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
WRA-4224A		AN/AUS





Installation:



Fügen Sie den Ventilschaft zur Unterseite des Auslösers und des Stiftes des Einsatzes 2 ein, gelegen in der Unterseite des Auslösers auf das Entlüftungsloch des Ventils. Dann Schraube hinunter die Messingüberwurfmutter
