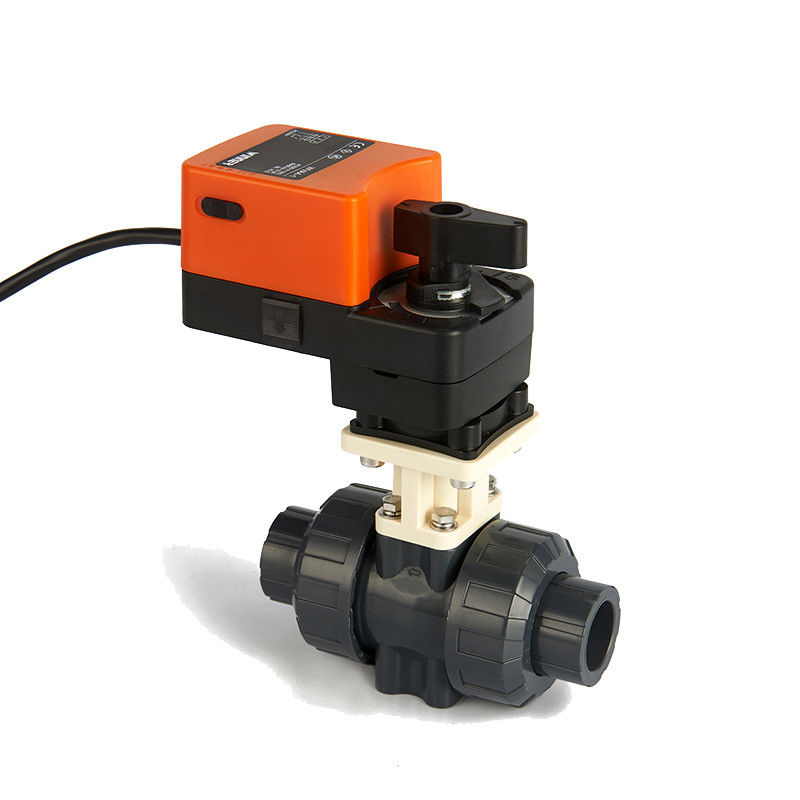

Elektrisches Wasserstrom-Regelventil, proportionales Steuerplastikkugelventil
-
Hervorheben
elektrisch betriebenes Ventil
-
Brand nameBoquit
-
EnergieElektrisch
-
Steuern Sie ArtProportionales 0-10V
-
Spannung24VAC/DC+/-15%
-
Schützen Sie RangIP54
-
ZertifizierungCE
-
HerkunftsortCHINA
-
MarkennameOEM
-
ZertifizierungCE
-
ModellnummerWVA4-304+WUPBV215
-
Dokument
-
Min Bestellmenge1
-
Preisnegotiable
-
Verpackung InformationenSperrholzkisten
-
Lieferzeit15-60 Tage
-
ZahlungsbedingungenL/C, T/T
-
Versorgungsmaterial-Fähigkeitbasiert auf Auftrag
Elektrisches Wasserstrom-Regelventil, proportionales Steuerplastikkugelventil

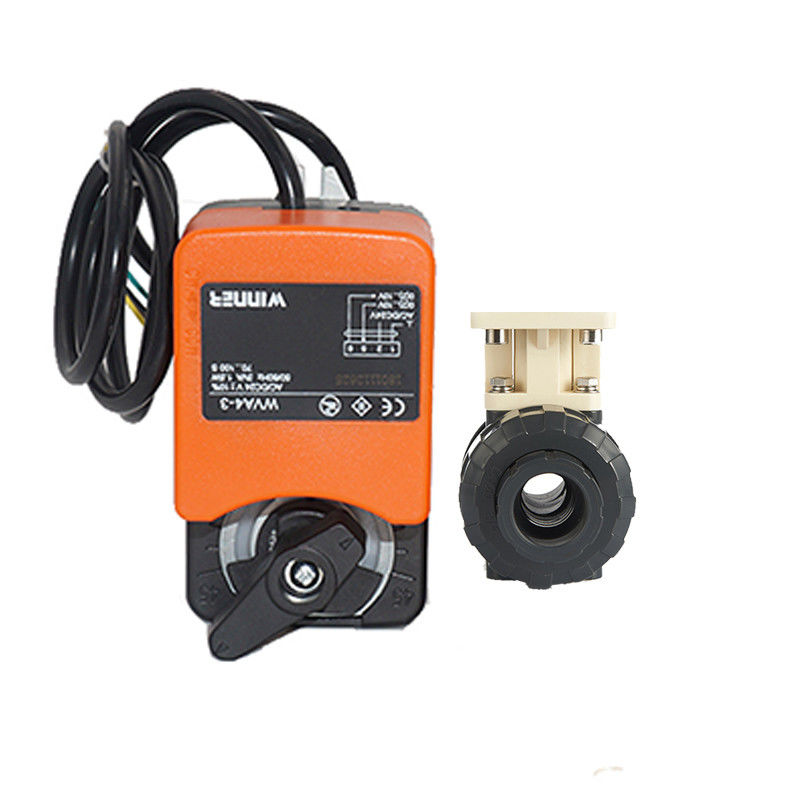

Auslöser
WVA4-3… 24VAC/DC±15%, proportional (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Abtriebsdrehmoment | 4N.m, 6N.m, 10N.m | |
| Winkel der Rotation | 90° | |
| Schützen Sie Rang | IP54 | |
| Automatisches Überlastschutzsystem des manuellen Griffs | ||
|
Schwarzer Draht und brauner Draht sind der Energiedraht. Gelber Draht nehmen 0-10V Steuersignal an, des stumpfwinkligen Ventils zu steuern |
||
|
Eingegebenes 0-10VDC Steuersignal Flusseigenschaft: gleiche Prozentsatz Flussstrecke: 0%-100% |
| GRÖSSE |
DN15 1/2“ |
DN20 3/4" |
DN25 1" |
DN32 1-1/4“ |
DN40 1-1/2“ |
DN50 2" |
||
| d | 13 | 18 | 23 | 30 | 38 | 49 | ||
| LÄRM-DL | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | ||
| BSdl | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| DL | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| NEIN. | Teil | Material | Menge | |
| 1 | Körper | U-PVC, C-PVC, PP. | 1 | |
| 2 | Ball | U-PVC, C-PVC, PP. | 1 | |
| 3 | Fördermaschinen-O-Ring | EPDM, FPM | 1 | |
| 4 | Dichtungs-Fördermaschine | U-PVC, C-PVC, PP. | 1 | |
| 5 | Verband | U-PVC, C-PVC, PP. | 2 | |
| 6 | Endverbinder | U-PVC, C-PVC, PP. | 2 | |
| 7 | Dichtung Seat | PTFE | 2 | |
| 8 | Anfeuchter-Dichtung | EPDM, FPM | 2 | |
| 9 | Ende Connestor-O-Ring | EPDM, FPM | 2 | |
| 10 | Stamm-O-Ring | EPDM, FPM | 2 | |
| 11 | Stamm | U-PVC, C-PVC, PP. | 1 | |
| 14 | Befestigung der Klammer | PVC-M, SUS304 | 1 | |
| 15 | Auslöser, der Bush verbindet | PVC-M, SUS304 | 1 | |
| 16 | Bolzen | SUS 304 | 4 |
Produkt-Beschreibung
Rollkugelventil besteht WAV4-… aus Reihenschwenkeinheits- und ReihenKugelventil WCBS… /WCBS…. Gleiche Prozentsatzflusseigenschaft garantiert den Ventilleistungen der Stabilität. Rollkugelventile sind in HVAC-System, im Heizsystem, in der Wasserbehandlungsausrüstung und in laufender Steuerung des Wassers in der industriellen Automatisierung, wie weitverbreitet: AHU, Fleischklimaanlageeinheit, Differenzdrucksteuergerät und Wärmetauscher für Verkehrsregelung und AN/AUS-Steuerung.
Technischer Parameter
Medium: kaltes/Heißwasser, mit 50% Glykol
Temperatur des Mediums: 2°C… 90°C
Adissable-Druck: 2.0Mpa
Bewerteter Druck: PN20
Kabellänge: 0.5m oder 1.5m
Umwelt-Temperatur: - 20~65 Celsius
Schützen Sie Rang: IP54/IP55
Paket umfassen:
1x Kugelventil
Motor des Auslöser-1x
Handbuch der Anweisung 1x
Anwendung
1. Hvac-System
System der Behandlung 2.Water
3. Heizsystem
4. Industrielle Ausrüstungen
5. Chemischer Prozess
6. Landwirtschaftliche Bewässerung
7. Ersetzen des Magnetventils, besonders wenn Solenoid nicht zuverlässig arbeiten kann. Es kann in jedem möglichem Winkel und in Richtung installiert sein und kann in den feuchten Bedingungen arbeiten.
8. Regelmäßig, die Blumen, Regelungsbefeuchtung, Luftkompressorabfluß wässernd zur regelmäßigen Zeit.
