elektrisch betriebenes Ventil

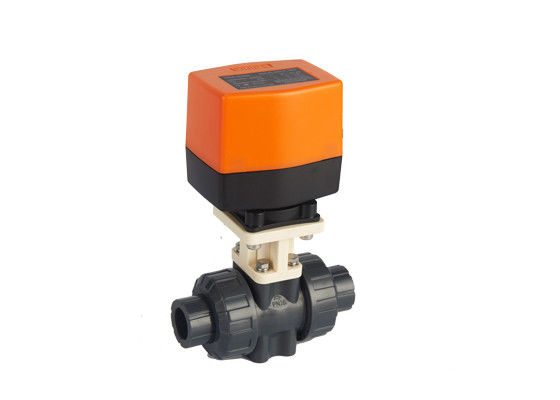

Elektrisches Plastikkugelventil PVCs 220VAC DN15-DN25



Formung des Maschinen-Prozesses



1. Cnc-Drehbank-Verarbeitung

2. Mitteverarbeitung hohe Präzision CNC-maschineller Bearbeitung

3. Allgemeine Drehbankverarbeitung

4. Die Maschine lochen die Produktteile

5. Kalte Formungs-Formteil

6. Schweißende Versammlung



Material

Ventilkörper: U-PVC, C-PVC, pp. halten auf: U-PVC, C-PVC, pp. halten O-Ring auf: EPDM, FPM

Ball: U-PVC, C-PVC, pp.-Fördermaschinen-O-Ring: EPDM, FPM

Verband: U-PVC, C-PVC, pp.-Endverbinder: U-PVC, C-PVC, pp. beenden Connestor-O-Ring: EPDm, FPM

Anfeuchter-Dichtung: EPDM, FPM-Montage-Klammer: PVC-M, Bolzen SUS304: SUS304



Modell nein.		Innerer Durchmesser.	Zoll	Kvs (m3 /h)	△Pmax (KPa)	Ps (KPa)
WUPBV215	2weg	13mm	1/2“	6,15	1000	1400
WUPBV220		18mm	3/4"	10,5	1000	1400
WUPBV225		23mm	1"	16,1	1000	1400





Auslöser

WRA-63… AC230/110/24V, 50/60Hz, 3 Punkt

WRA-63… ein AC230/110/24V, 50/60Hz, AN/AUS

Abtriebsdrehmoment: >3.5N.m-Winkel der Rotation: 90°

Schützen Sie Rang: AN/AUS-Zeit IP55/IP54: 16S

Funktion (3-point oder AN/AUS-Art)

Der Auslöser wird durch ein Modulieren des AN/AUS-- oder mit 3 Punkten Steuersignals gesteuert, unter Verwendung des umschaltbaren Synchronmotor- und Ganggeschwindigkeitsreduzierer-Antriebs zu regeln und zuzuschließen.



Art WRA-63… 3-point

Schwarzer Draht ist Energie auf Ventil-zu

Brown-Draht ist offenes Energie Ventil eingeschaltet

Schwarzer oder brauner Draht ist Ausschalten Ventil, die aktuelle Position zu halten

Blauer Draht wird an den ungültigen Draht angeschlossen. Kann als AN/AUS-Art auch verwendet werden.



WRA-63… eine AN/AUS-Art

Schwarzer Draht ist der Steuerdraht. Macht an: Ventil offen, Ausschalten: Ventilabschluß

Brown-Draht wird an den Energiedraht angeschlossen.

Blauer Draht wird an COM angeschlossen. Kann als AN/AUS-Art nur verwendet werden.



Modell nein.	Funktions-Spannung	Auslöserart	Abtriebsdrehmoment	Verbrauch	AN/AUS-Zeit	Ventilkörper
WRA-6320	230VAC±15% 50/60Hz	3-point oder AN/AUS	3.5N.m	7W	50Hz: 16S   60Hz: 12S	WUPBV215 WUPBV220 WUPBV225
WRA-6320A		AN/AUS
WRA-6310	110VAC±15% 50/60Hz	3-point oder AN/AUS
WRA-6310A		AN/AUS
WRA-6302	24VAC±15% 50/60Hz	3-point oder AN/AUS
WRA-6302A		AN/AUS
