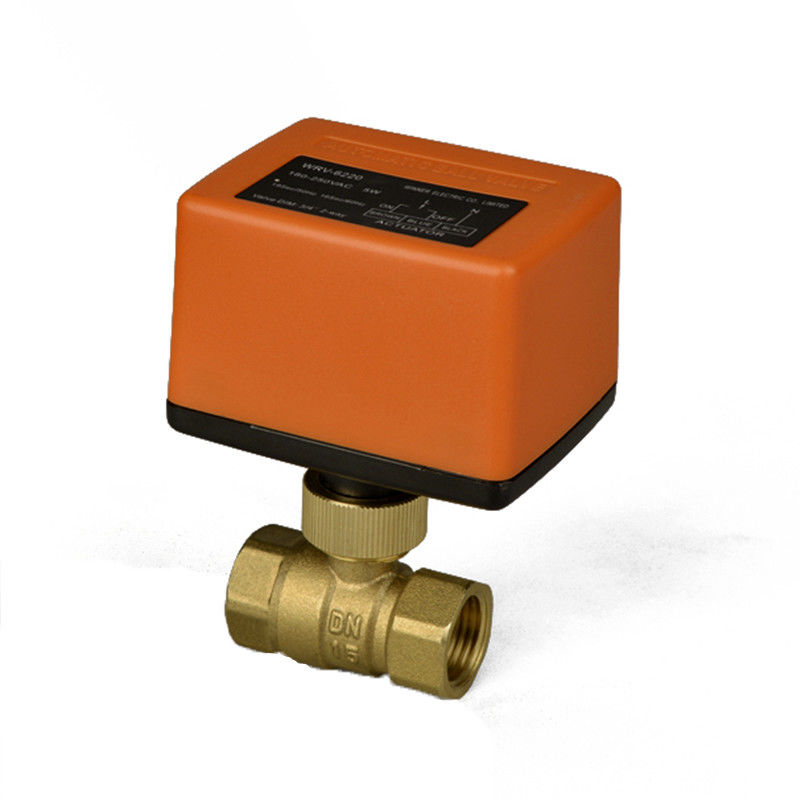

Wechselseitiges elektrisches Wasserstrom-Regelventil DN25 für Heizsystem
-
Hervorheben
elektrisch betriebenes Ventil
-
ZertifikatCER, RoHS
-
Verwendet fürHVACR, Solarenergie, Wasserbehandlung
-
Garantie18 Motten
-
LebenszeitMehr als 5 Jahre
-
AttributWasserstromregelventil für Heizsystem-Solarwarmwasserbereiter
-
AnwendungHeizsystem
-
HerkunftsortCHINA
-
MarkennameOEM
-
ZertifizierungCE
-
Dokument
-
Min Bestellmenge1
-
Preisnegotiable
-
Verpackung InformationenSperrholzkisten
-
Lieferzeit15-60 Tage
-
ZahlungsbedingungenL/C, T/T
-
Versorgungsmaterial-Fähigkeitbasiert auf Auftrag
Wechselseitiges elektrisches Wasserstrom-Regelventil DN25 für Heizsystem
Wechselseitiges elektrisches Wasserstromregelventil DN25 für Heizsystemsolarwarmwasserbereitermischventil
Wie wir die Qualität der maschineller Bearbeitung steuern
1. Hoch-Präzision CNC-Drehbank, die Teile verarbeitet.
2. Moderne Fräsmaschinen
3. UT-Inspektion, zum der schweißenden Qualität sicherzustellen
4. Schweißungs-Polnisch
5. Inspektion des Auftritt-100% u. der Größe online (Stärke, Rundung, etc.)
6. Größen-u. Auftritt-Formung
Technische Daten

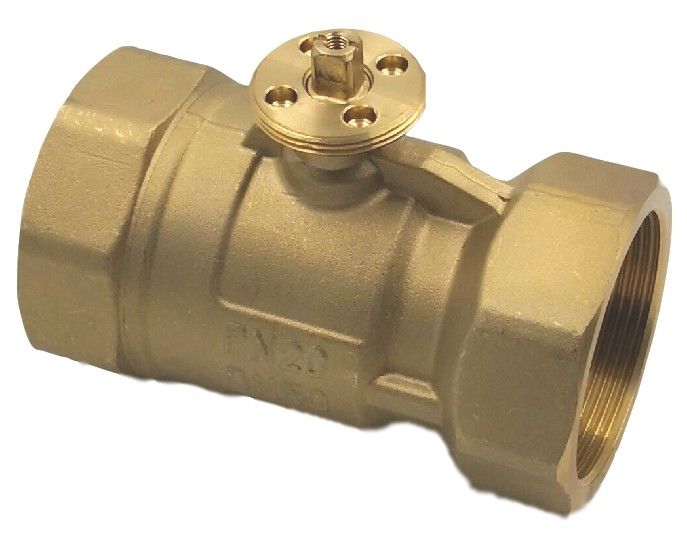

Ventilkörper:
Medium: kaltes/Heißwasser, mit 50% Glykol
Temperatur des Mediums: 2°C… 90°C
Bewerteter Druck: PN16
Rohrverbinder: Innengewinde
Umgebender Temp. Strecke: −5… +60°C; 0… 90%RH
Größe: 1/2' ‚, 3/4" ‚und 1" ‚Ventilart: 2weg
Beschreibung
Sieger motorisiertes Kugelventil besteht AN/AUS-Art oder der Art Auslöser mit 3 Punkten und ausReihenKugelventil W6BV…, die Kompaktbauweise, stabile Operation, die ausgezeichnete Kapazität des Wasserstillstands, große Wasserstromrate, nullschmutzblock und niedriges Drehmoment haben. Sieger motorisierte Kugelventile sind weitverbreitet in HVAC-System, im Heizsystem, in der Kläranlage und in etwas industrieller Ausrüstung.
Anwendung
Hvac-System, Heizsystem, Kläranlage, industrielle Ausrüstung
Betriebsweise
Sieger motorisiertes Kugelventil ist nach einer Art WRA-5320 und WRA-5320A Auslöser motorbetrieben. Der Auslöser wird durch ein Modulieren des AN/AUS-- oder mit 3 Punkten Kontrollsystems gesteuert und den Ball des Ventils verschiebt, auf die öffnende Position vorgeschrieben durch das Steuersignal.
Material
Ventilkörper: geschmiedeter Messing, Hpb59-1
Dichtung: Ball: EPDM+PTFE
Ball: chromieren Sie überzogenen Messingstamm: EPDM-O-Ringe
|
Modell nein. |
|
Innerer Durchmesser. |
Zoll |
Kvs (m3/h) |
Pvmax (KPa) |
Ps (KPa) |
|
W6BV215 |
2weg |
12mm |
1/2“ |
8,6 |
600 |
900 |
|
W6BV220 |
|
15mm |
3/4" |
21 |
600 |
900 |
|
W6BV225 |
|
20mm |
1" |
26 |
600 |
900 |
Auslöser
WRA-5320 AC230, 50/60Hz, 3-point
WRA-5320A AC230, 50/60Hz, AN/AUS
Abtriebsdrehmoment: 2.5N.m
Winkel der Rotation: 90°
Schützen Sie Rang: IP54
AN/AUS-Zeit: 19S/50Hz; 15S/50Hz
Funktion (3-point oder AN/AUS-Art)
Der Auslöser wird durch ein Modulationsan/aus-Steuersignal gesteuert, unter Verwendung Synchronmotor- und Ganggeschwindigkeitsreduzierer-Antriebs des in einer Richtung zu regeln und zuzuschließen.

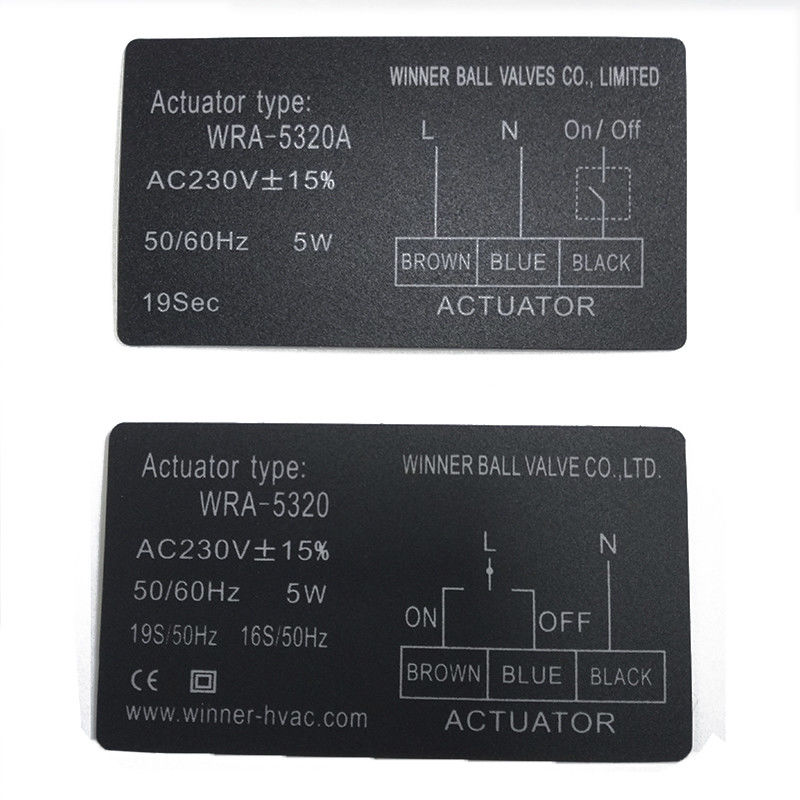

WRA-5320 3-point Art
Blauer Draht ist Energie eingeschaltet Ventil-zu
Brown-Draht ist Energie eingeschaltet Ventil offen
Blauer oder brauner Draht ist Ausschalten Ventil halten die aktuelle Position
Schwarzer Draht wird an den ungültigen Draht angeschlossen. Kann als AN/AUS-Art auch verwendet werden.
WRA-5320A AN/AUS-Art
Schwarzer Draht ist der Steuerdraht.
Energie an: Ventil offen, Ausschalten: Ventilabschluß
Brown-Draht wird an den Energiedraht angeschlossen.
Blauer Draht wird an COM angeschlossen.
Kann als AN/AUS-Art nur verwendet werden.
|
Modell nein. |
Funktions-Spannung |
Auslöserart |
Abtriebsdrehmoment |
Verbrauch |
AN/AUS-Zeit |
Ventilkörper |
|
WRA-5320 |
230VAC±15% 50/60Hz |
3-point oder AN/AUS |
2.5N.m |
6W |
50Hz: 19S 60Hz: 15S |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
AN/AUS |
Installation:

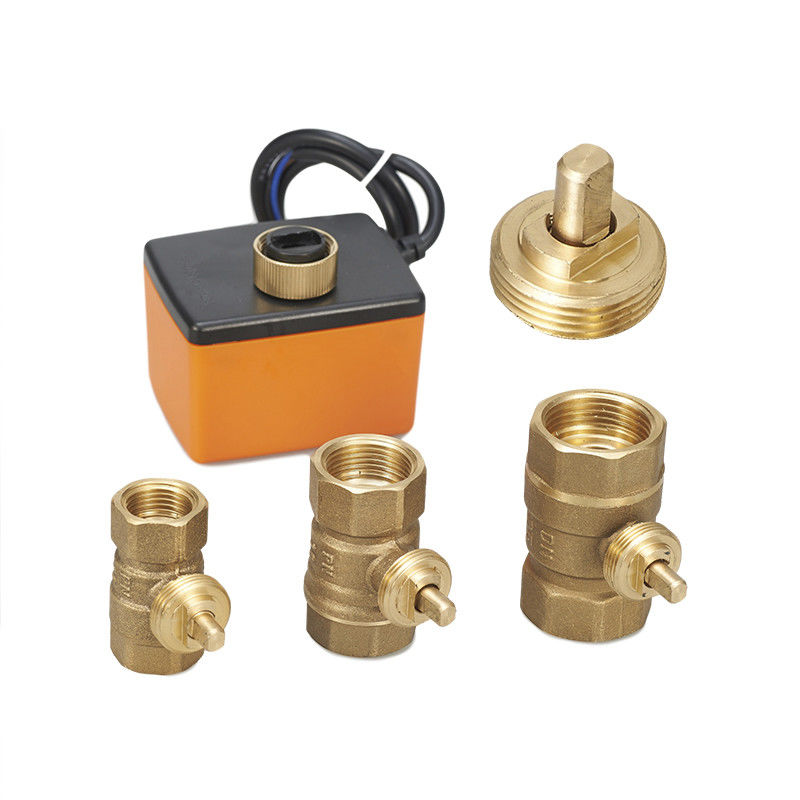

IInsert der Ventilschaft zur Unterseite des Auslösers und des Stiftes des Einsatzes 2, gelegen in der Unterseite des Auslösers auf das Entlüftungsloch des Ventils. Dann Schraube hinunter die Messingüberwurfmutter
g
