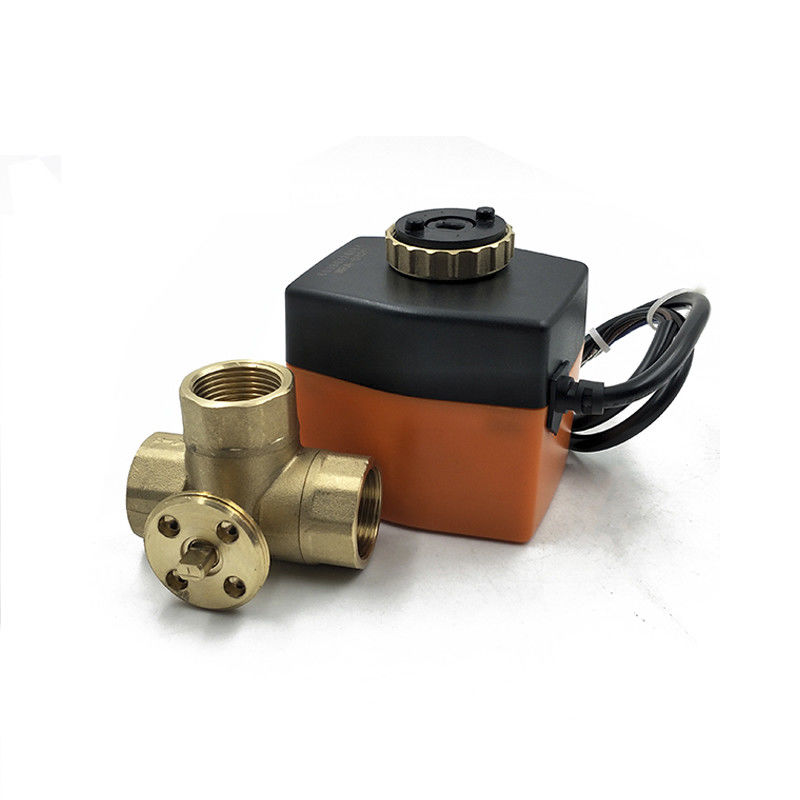

Motorbetriebenes Kugelventil DCs, sich hin- und herbewegendes Steuerautomatisches Kugelventil
-
Hervorheben
elektrisch betriebenes Ventil
-
MaterialMessing
-
Arbeitsvolt24VDC
-
Abtriebsdrehmoment2.5-3N.m
-
Anwendungindustrielle Ausrüstung, Wasserstromsteuerung
-
RohrverbindungG/BSP
-
MedienWasser, 50glycol
-
HerkunftsortCHINA
-
MarkennameOEM
-
ZertifizierungCE
-
ModellnummerWRA-4224
-
Dokument
-
Min Bestellmenge1
-
Preisnegotiable
-
Verpackung InformationenSperrholzkisten
-
Lieferzeit15-60 Tage
-
ZahlungsbedingungenL/C, T/T
-
Versorgungsmaterial-Fähigkeitbasiert auf Auftrag
Motorbetriebenes Kugelventil DCs, sich hin- und herbewegendes Steuerautomatisches Kugelventil
motorbetriebenes elektronisches automatisches Kugelventil DCs des sich hin- und herbewegenden Steuer 24volt
Beschreibung
DC motorisierte Kugelventil besteht AN/AUS-Art oder der Art Auslöser mit 3 Punkten und AUS W8BV-… ReihenKugelventil, die Kompaktbauweise, stabile Operation, die ausgezeichnete Kapazität des Wasserstillstands, große Wasserstromrate, nullschmutzblock und niedriges Drehmoment haben. DC motorisierte Kugelventile sind weitverbreitet in HVAC-System, im Heizsystem, in der Kläranlage und in etwas industrieller Ausrüstung.
Funktion (3-point oder AN/AUS-Art)
Der Auslöser wird durch ein Modulieren des AN/AUS-- oder mit 3 Punkten Steuersignals gesteuert, unter Verwendung des umschaltbaren Synchronmotor- und Ganggeschwindigkeitsreduzierer-Antriebs zu regeln und zuzuschließen.
WRA-42… Art mit 3 Punkten
Brown-Draht ist offenes Energie Ventil eingeschaltet
Schwarzer Draht ist Energie Ventilabschluß eingeschaltet
Brown oder schwarzer Draht ist Ausschalten Ventil, die aktuelle Position zu halten
Blauer Draht wird an den ungültigen Draht angeschlossen.
Kann als AN/AUS-Art auch verwendet werden.
WRA-42… eine AN/AUS-Art
Blauer Draht ist der Steuerdraht. Macht an: Ventil offen, Ausschalten: Ventilabschluß
Schwarzer Draht wird an COM angeschlossen.
Brown-Draht wird an den Energiedraht angeschlossen.
Kann als AN/AUS-Art nur verwendet werden.
| Modell nein. | Funktions-Spannung | Auslöserart | Abtriebsdrehmoment | Verbrauch | AN/AUS-Zeit | Ventilkörper |
| WRA-4224 | DC24V | 3-point oder AN/AUS | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | AN/AUS |
Anwendung
Hvac-System, Heizsystem, Kläranlage, industrielle Ausrüstung.
Betriebsweise
Sieger, den DC Kugelventil motorisierte, ist nach einer Art WRA-42… und WRA-42… ein Auslöser motorbetrieben. Der Auslöser wird durch ein Modulieren des AN/AUS-- oder mit 3 Punkten Kontrollsystems gesteuert und den Ball des Ventils verschiebt, auf die öffnende Position vorgeschrieben durch das Steuersignal.
Technische Daten
Ventilkörper:
Medium: kaltes/Heißwasser, mit 50% Glykol Temperatur des Mediums: °C 2°C… 90
Bewerteter Druck: Rohrverbinder PN20: Innengewinde
Umgebender Temp. Strecke: -20… +70°C; 0… Größe 95%RH: 1/2' ‚, 3/4" ‚und 1" ‚Ventilart: 2-weg- und Dreiwege
Material
Ventilkörper: geschmiedeter Messing, Dichtung Hpb59-1: Ball: EPDM+PTFE, mit doppeltem O-Ring
Ball: Nickel-überzogener Messingstamm: EPDM-O-Ringe, mit doppeltem O-Ring
| Modell nein. | Innerer Durchmesser. | Zoll | Kvs (m3/h) | Pvmax (KPa) | Ps (KPa) |
| W8BV215 | 12mm | 1/2“ | 6,15 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 10,5 | 1000 | 1400 |
| W8BV225 | 20mm | 1" | 16,1 | 1000 | 1400 |
| W8BV315 | 12mm | 1/2“ | 3,95 | 1000 | 1400 |
| W8BV320 | 15mm | 3/4" | 6,8 | 1000 | 1400 |
| W8BV325 | 20mm | 1" | 15,8 | 1000 | 1400 |
Auslöser
WRA-42… DC3/6-12/24V, 3 Punkt
WRA-42… ein DC3/6-12/24V, AN/AUS
Abtriebsdrehmoment: 2N.m Angleof Rotation: ° 90
Schützen Sie Rang: AN/AUS-Zeit IP55/IP54: 2-12S
