Auf weg von Art elektrisches Einlass-Kugelventil handbetrieben zu Wasser-laufender Steuerung
-
Hervorheben
elektrisch betriebenes Ventil
-
AnwendungGeneral
-
MaterialMessing
-
Temperatur von MedienMittlere Temperatur
-
DruckMitteldruck
-
EnergieMotorisiert
-
MedienWasser, 50% Glykol
-
Portgröße1/2“ | 2"
-
StrukturBall
-
Produkt-Name220vac AN/AUS-Art elektrischer Solenoidwassereinlass-Kugelventilauslöser
-
ZertifikatCER, RoHS
-
FarbeVerschieden
-
Temperatur des Mediums2°C… 90°C
-
Bewerteter DruckPN20
-
RohrverbinderInterner Beitrag
-
Größe1/2“ | 2"
-
Ventilart2-weg- und Dreiwege
-
FlusseigenschaftGleicher Prozentsatz
-
HerkunftsortCHINA
-
MarkennameOEM
-
ZertifizierungCE
-
ModellnummerWVA4-104
-
Dokument
-
Min Bestellmenge1
-
Preisnegotiable
-
Verpackung InformationenSperrholzkisten
-
Lieferzeit15-60 Tage
-
ZahlungsbedingungenL/C, T/T
-
Versorgungsmaterial-Fähigkeitbasiert auf Auftrag

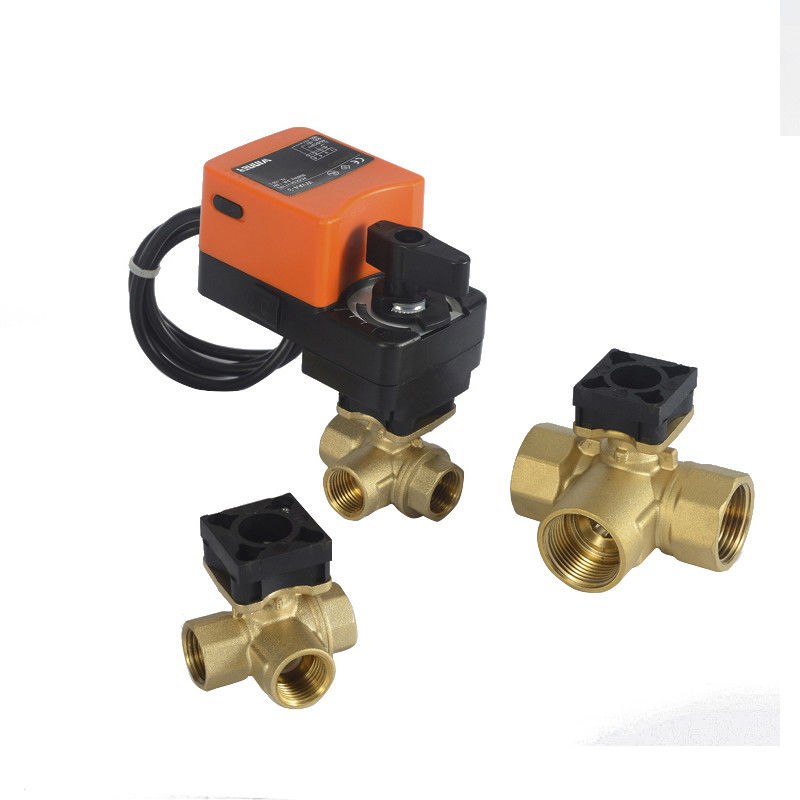

Auf weg von Art elektrisches Einlass-Kugelventil handbetrieben zu Wasser-laufender Steuerung
220VAC AN/AUS-Art handbetriebener elektrischer Solenoidwassereinlass-Kugelventilauslöser
Ventilkörper:
Medium: kaltes/Heißwasser, mit 50% Glykol Temperatur des Mediums: °C 2°C… 90
Bewerteter Druck: Rohrverbinder PN20: Innengewinde umgebender Temp. Strecke: −5… +60°C; 0… Größe 90%RH: G1/2 ‚- G2‘ ‚
Ventilart: 2-weg- und Dreiwegeflusseigenschaft: gleicher Prozentsatz, AN/AUS

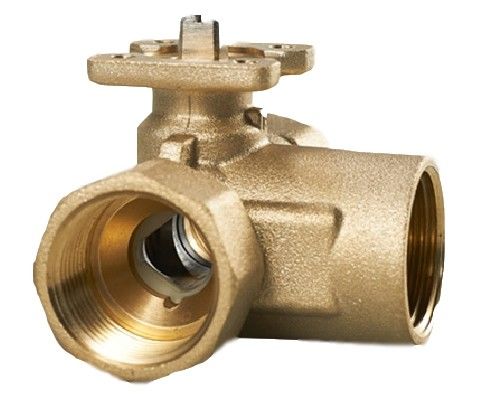

Material
Ventilkörper: geschmiedeter Messing, Dichtung Hpb59-1: Ball: EPDM+PTFE
Ball: Edelstahlmessingstamm: EPDM
Ventilverbindungsstück: PC Ventilspindel: Aluminiumlegierung
Beschreibung
Rollkugelventil besteht WAV4-… aus Reihenschwenkeinheits- und WCBS-… ReihenKugelventil. Gleiche Prozentsatzflusseigenschaft garantiert den Ventilleistungen der Stabilität. Rollkugelventile sind in HVAC-System, im Heizsystem, in der Wasserbehandlungsausrüstung und in laufender Steuerung des Wassers in der industriellen Automatisierung, wie weitverbreitet: AHU, Fleischklimaanlageeinheit, Differenzdrucksteuergerät und Wärmetauscher für Verkehrsregelung und AN/AUS-Steuerung.
Betriebsweise
Rollkugelventil ist nach einer Art… Auslöser WVA4-1…, WAV4-2… und WAV4-3 motorbetrieben. Der Auslöser wird durch ein Modulieren AN/AUS, 3 Punkt oder proportionales Kontrollsystem gesteuert und den Ball des Ventils verschiebt, auf die öffnende Position vorgeschrieben durch das Steuersignal.
Anwendung
Hvac-System
Heizsystem
Kläranlage
Industrielle Ausrüstungen
|
Modell nein. |
DN (Millimeter) |
Zoll |
Kvs (m3/h) |
Pvmax (MPa) |
Ps (KPa) |
|
WCBS215 |
DN15 |
1/2“ |
6,3 |
2.5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4' ‚ |
6,3 |
2.5Mpa |
1400 |
|
WCBS225 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS250 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2“ |
6,3 |
2.5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4' ‚ |
6,3 |
2.5Mpa |
1400 |
|
WCBS325 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS350 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
Auslöser
WVA4-2… 24VAC/DC±15%, 3-point
Funktion (3-point oder proportionale Art)
Der Auslöser wird durch ein Modulieren AN/AUS, 3 Punkt und proportionales Steuersignal gesteuert, unter Verwendung des hohen übertragenden Verhältnisgang-Antriebs zu regeln und zuzuschließen.
WVA4-2… 24VAC/DC±15%, 3-point
Brown-Draht ist Energie eingeschaltet nach linksrotation, Ventil offen
Roter Draht ist Energie eingeschaltet Rechtsdrehung, Ventilabschluß
Brown oder roter Draht ist Ausschalten Ventil halten die aktuelle Position
|
Modell nein. |
Funktions-Spannung |
Auslöserart |
Abtriebsdrehmoment |
Verbrauch |
Ventilkörper |
|
WVA4-104 |
230AC±15% |
3-point |
4N.m |
6VA |
DN25, DN20, DN15 |
|
WVA4-106 |
6N.m |
DN50, DN40, DN32, |
|||
|
WVA4-110 |
10N.m |
DN50 |
Verbindungsstück
|
Modell No |
Ware |
Anwendung |
Auslöser |
Ventilkörper |
Spindel |
|
WCBV-1 |
Verbindungsstück
|
Seien verwendet Sie, um den Auslöser und den Ventilkörper anzuschließen |
WVA4-106, WVA4-206 WVA4-306, WVA4-110 WVA4-210, WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104, WVA4-204 WVA4-304, WVA4-106 WVA4-206, WVA4-306 WVA4-110, WVA4-210 WVA4-310 |
WCBS232, WCBS240 WCBS250, WCBS332 WCBS340, WCBS350 |
WCBS-2 WCBS-3
|
